15 -16 شرح دائرة القوى ATS كونتاكتورات 3اقطاب و4 اقطاب مصدر عمومي 380V مصدر مولد 220V



اولا الدائرة 15
هذه الدائرة هي دائرة القوى لمصدرين كهرباء عمومي 3فاز ومولد 1فاز
فكيف يتم التوصيل
يتم توصيل مصدر العمومي كما شرحنا من قبل ولم يطرأ عليه تغيير
يتم توصيل مصدر المولد الى قاطع مفرد ومنه الى الكونتاكتور الخاص بالمولد ويتم عمل كوبري بين مداخل الكونتاكتور على فاز المولد
ويشترط  في هذه التوصيلة ان لا يكون في الاحمال محرك او معدة تعمل على جهد 380 V
فان كان ولابد التوصيل بهذه الطريقة يجب فصل الاحمال التي تعمل على جهد 380V اولا  قبل التحويل الى كهرباء المولد وفي هذه الدائرة يتم ربط النيوترال العمومي مع نيوترال المولد مع نيوترال الاحمال مباشرة

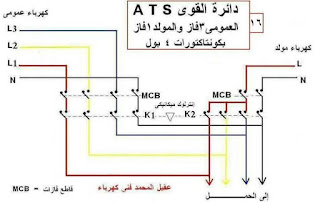

ثانيا الدائرة 16

هذه الدائرة هي مشابهة للدائرة التي قبلها الا اننا استخدمنا قاطع رباعي وكونتاكتور رباعي لكهرباء العمومي واستخدمنا قاطع ثنائي وكونتاكتور رباعي لكهرباء المولد وبهذه الطريقة استطعنا ان نعزل نيوترال العمومي ونيوترال المولد عن بعض
لا يوجد افضلية بين الدائرتين
حسب ظروف العمل نستخدم الدائرة الانسب
