17 - 18 شرح دائرة التحكم والقوى ATS مصدرين جهد 220 كونتاكتور واحد (انفرسال) قواطع احادية وثنائية




كهرباء المولد 220Vوجهد الحمل 220V

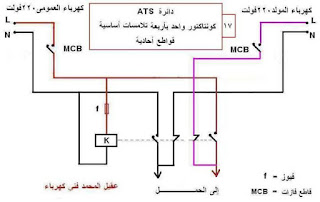

في الدائرة رقم 17 تم استعمال قواطع احادية وكونتاكتور واحد
وفي الدائرة رقم 18 تم استعمال قواطع ثنائية وكونتاكتور واحد
كيف استطعنا  عمل دائرة ATSمن خلال كونتاكتور واحد
لسببين:
1-لان جهد المصدرين 220Vوجهد الحمل 220V
2-لانه تم استعمال كونتاكتور له 4 تلامسات رئيسية
تلامسين نقاط مفتوحة طبيعيا NO
وتلامسين نقاط مغلقة طبيعياNC
طريقة التوصيل:
يتم توصيل مصدر التغذية من العمومي الى النقاط المفتوحة طبيعياNO  في الكونتاكتور ويتم تغذية كويل الكونتاكتور من العمومي
ويتم توصيل مصدر التغذية من المولد الى النقاط المغلقة طبيعياNC في الكونتاكتور
يتم عمل كوبري بين مخرج كهرباء العمومي ومخرج المولد في الكونتاكتور ومنهما الى الحمل
طريقة عمل الدائرة:
اذا كان تيار العمومي موجود سوف يشتغل كويل الكونتاكتور ويغلق النقاط المفتوحة NOويفتح النقاط المغلقةNCويتم التحميل على العمومي
فاذا انقطع تيار العمومي تعود نقاط الكونتاكتور الى وضعها الطبيعي فاذا اشتغل المولد يتم التحميل على تيار المولد
فاذا جاء تيار العمومي يشتغل كويل الكونتاكتور ويبدل نقاط الكونتاكتور ويتم التحميل على العمومي ولو كان تيار المولد بعده موجود
ملاحظة مهمة:
بعض الفنيين يستخدم كونتاكتور واحد المخصص لجهد 380Vوالذي له ثلاث نقط رئيسية مفتوحة طبيعياNOونقطة او نقطتين مساعدتين مغلقتين طبيعياNC
وهذا خطأ
لان النقاط المساعدة غير مخصصة للاحمال
